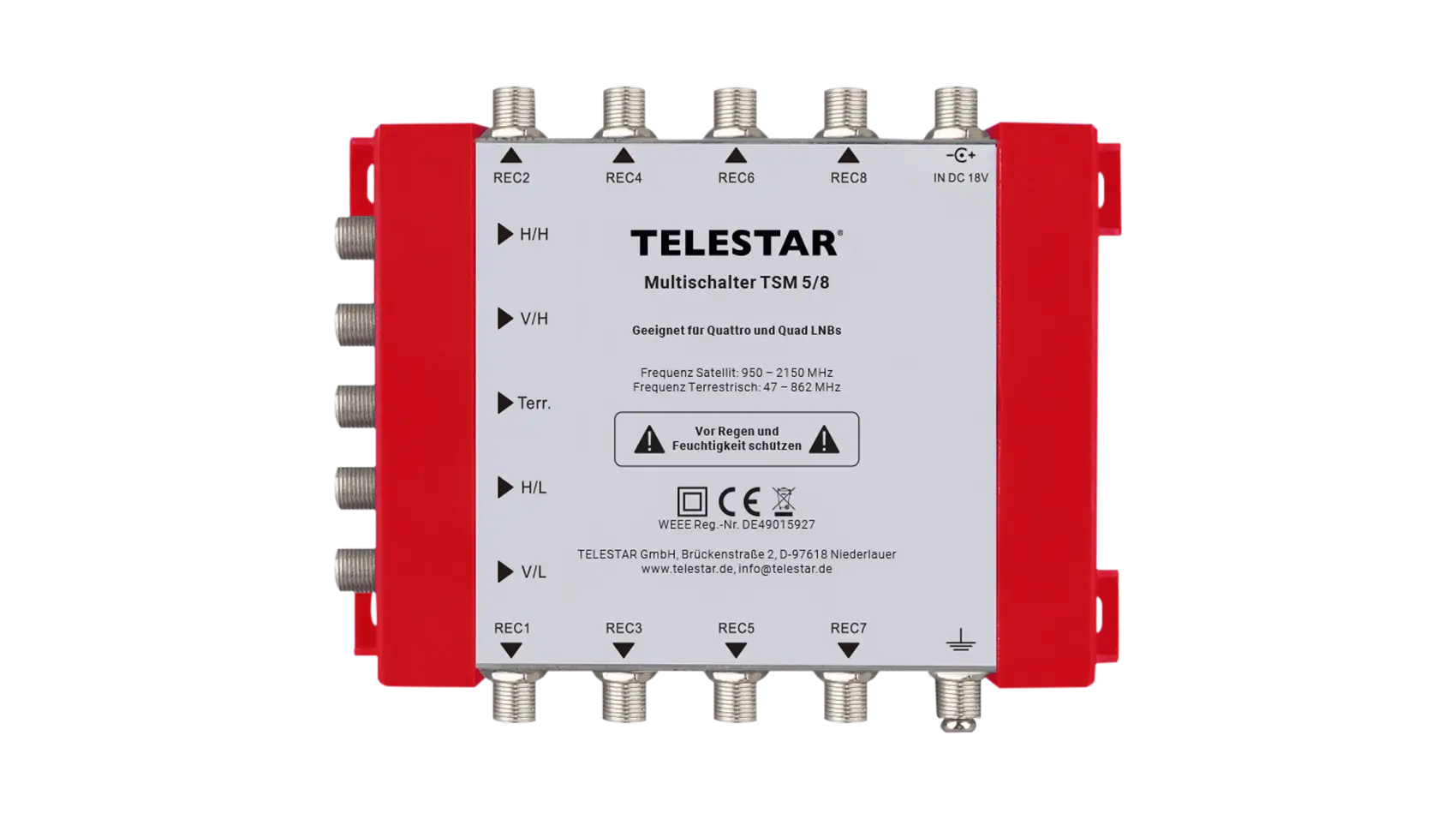

SAT Multischalter 5/8 für Satelliten- und Terrestrikempfang
Der SAT Multischalter 5/8 TSM 5-8 vereint Satellitensignale und terrestrischen Empfang (DVB-T/T2) und verteilt diese zuverlässig an mehrere Teilnehmer. Er eignet sich ideal für den Einsatz in Ein- und Zweifamilienhäusern oder kleinen Mehrfamilienhäusern und sorgt für eine stabile Signalversorgung in exzellenter Bild- und Tonqualität.
Exzellente Bild- und Tonqualität bis 4K
Der Multischalter unterstützt moderne Empfangsstandards und ist optimal für Full-HD- und 4K-Übertragungen geeignet. Durch eine saubere Signalverteilung profitieren alle angeschlossenen Receiver von einer gleichbleibend hohen Empfangsqualität – unabhängig vom angeschlossenen Endgerät.
Energieeffizient, zuverlässig und flexibel einsetzbar
Dank moderner Netzteiltechnologie arbeitet der SAT Multischalter 5/8 besonders energieeffizient und stromsparend. Er versorgt bis zu 8 Teilnehmer mit Signalen eines Satelliten (z. B. Astra 19,2° Ost) und bietet damit eine leistungsstarke und zukunftssichere Lösung für professionelle SAT-Installationen.
Leistungsmerkmale:
- Frequenzbereich SAT: 950 ~ 2250 MHz
- Frequenzbereich Terrestrisch: 47 ~ 862 MHz
- Verstärkung SAT: 8 dB
- Verstärkung Terrestrisch: 10 dB
- Schaltisolation V/H Umschaltung: 28 dB
- Schaltisolation SAT-Eingang: 30 dB
- Schaltisolation SAT-Ausgang: 25 dB
- Schaltisolation Terr.-Ausgang: 30 dB
- Entkopplung SAT: 30 dB
- Entkopplung Terrestrisch: 30 dB
- Rückflussdämpfung SAT-Eingang: 10 dB
- Rückflussdämpfung Terr.-Eingang: 10 dB
- Rückflussdämpfung SAT-Ausgang: 8 dB
- Rückflussdämpfung Terr.-Ausgang: 10 dB
- Ausgangspegel SAT: 105 @ 35 dB IMA3 / EN50083-3
- Ausgangspegel Terrestrisch: 85 @ 60 dB IMA3 / EN50083-5
- Steuerungsspannung Vertikal: 10 ~ 14.5 Volt
- Steuerungsspannung Horizontal: 15.5 ~ 20 Volt
- Schaltbefehle: 13 Volt, 18 Volt, 13 V / 22 KHz, 18 Volt / 22 KHz
- Kasskadierbar: nein
- Betriebstemperatur: -20° C ~ +50° C
- Spannungsversorgung: AC 100~240 Volt / DC 18 Volt, 1A
- Kompatibilität: Geeignet für Quattro und Quad LNBs
Eingänge:
- 1x SAT (Horizontal High)
- 1x SAT (Horizontal Low)
- 1x SAT (Vertikal High)
- 1x SAT (Vertikal Low)
- 1x Terrestrisch
- 1x DC In
Ausgänge:
- 8x SAT (zum Receiver)
Abmessungen / Gewicht
- 160 x 50 x 130 mm (B/H/T)
- 325 g
Lieferumfang
- TELESTAR TSM 5/8
- Externes Netzteil
- Bedienungsanleitung
Identifikationsdaten
- Artikel-Nr.: 5500001
- EAN: 4 262508 450152
